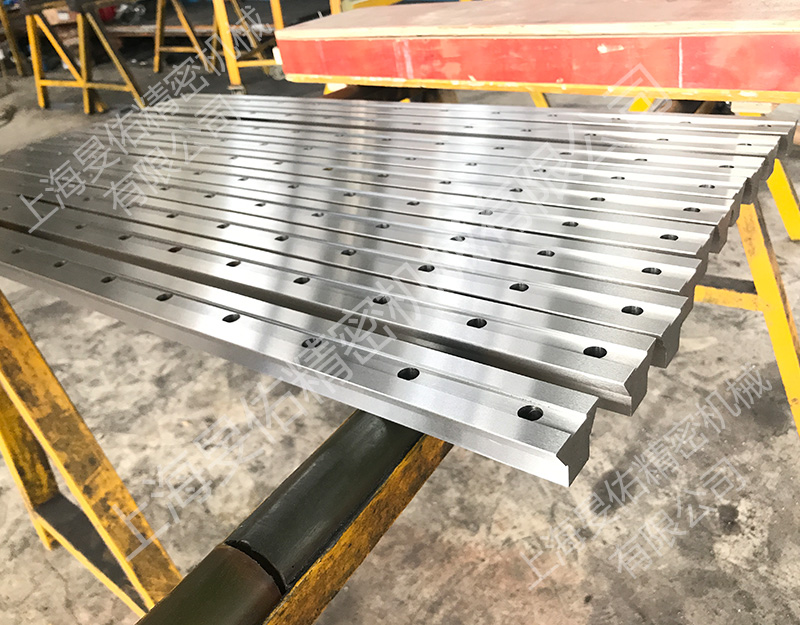

机床导轨的精度直接决定加工设备的几何精度、运动精度与加工质量，其检测需遵循严格的国家标准与国际规范。以下从检测标准体系、核心检测项目、方法工具及影响因素等维度，系统解析机床导轨精度检测的关键要点：

一、核心精度检测项目与方法

1. 几何精度检测

直线度：

检测方法：水平仪法（将水平仪沿导轨移动，每隔 500mm 记录一次读数，绘制误差曲线）、激光干涉仪法（精度达 ±0.5μm/m，适用于高精度导轨）。

允差示例：普通车床床身导轨纵向直线度≤0.015mm/1000mm，精密磨床≤0.005mm/1000mm。

平行度：

检测方法：用平尺与千分表配合，将千分表架固定在溜板上，沿导轨移动检测与基准导轨的平行度偏差。

允差示例：卧式铣床工作台导轨对主轴中心线平行度≤0.02mm/300mm。

垂直度：

检测方法：直角尺与千分表组合，检测垂直导轨间的垂直度误差，如立柱导轨对工作台面的垂直度。

允差示例：立式加工中心立柱导轨对工作台面垂直度≤0.02mm/500mm。

2. 表面精度检测

表面粗糙度：

检测工具：粗糙度仪（如触针式仪器），滑动导轨需检测纵向与横向粗糙度，滚动导轨重点检测滚道表面。

标准值：滑动导轨 Ra≤1.6μm，滚动导轨滚道 Ra≤0.4μm，超精密导轨可达 Ra≤0.1μm。

接触精度：

检测方法：涂色法（在导轨表面涂红丹粉，移动滑块后检查接触斑点），精密导轨要求接触面积≥80%，且斑点均匀分布。

3. 运动精度检测

定位精度与重复定位精度：

检测工具：激光干涉仪或球杆仪，沿导轨全行程均匀选取 5~10 个测点，重复测量 5 次计算误差。

允差示例：数控机床导轨重复定位精度≤±0.003mm，普通机床≤±0.01mm。

反向间隙：

检测方法：千分表抵在运动部件上，电机正反转切换时读取指针跳动值，滚动导轨反向间隙≤0.005mm，滑动导轨通过镶条调整至≤0.01mm。

运行平稳性：

检测方法：通过振动传感器采集运行时的加速度信号，频谱分析是否存在异常频率（如滚动体磨损引发的谐波），振动幅值≤0.1g（g 为重力加速度）。

二、影响检测精度的关键因素

1. 环境条件

温度：导轨材料热膨胀系数（如钢 α=11.5×10⁻⁶/℃）会导致长度变化，检测时需控制环境温度在 20±2℃，并记录实际温度以修正数据（ΔL=α×L×ΔT）。

振动与噪声：检测现场振动幅值需＜5μm/s，避免机床附近设备启停引发干扰，可通过橡胶垫隔离检测平台。

2. 安装与调试

基准导轨定位：先安装基准导轨，用水平仪调整其纵向水平度≤0.005mm/m，再以基准导轨为参考安装副导轨，平行度误差≤0.01mm / 全长。

应力释放：安装螺钉需分阶段拧紧（力矩误差≤±5%），长导轨（＞3m）需预留热膨胀间隙（每米 0.05mm），避免安装应力导致导轨变形。

3. 导轨类型差异

滑动导轨：需在润滑状态下检测（油膜厚度 10-20μm），避免干摩擦影响接触精度；

滚动导轨：需预加载荷（约额定载荷的 15%）消除间隙后检测运动精度；

静压导轨：需检测油腔压力均匀性（各油腔压力差≤5%），确保气浮或液浮状态稳定。

三、检测工具与技术要求

1. 传统检测工具

水平仪：精度等级 0.02mm/m，用于检测导轨的纵向直线度与横向倾斜，需注意环境温度对气泡稳定性的影响（温度变化≤1℃/h）。

平尺与量块：平尺精度等级 0 级（直线度≤0.001mm/1000mm），配合量块可检测导轨的扭曲度，量块组合误差≤±0.002mm。

千分表：分辨率 0.001mm，需定期校准（校准周期≤1 年），使用时表头压力适中（约 0.5N），避免表头变形影响精度。

2. 现代精密检测技术

激光干涉仪：如 RENISHAW XL-80 系列，可同时检测直线度、角度偏差与热膨胀，检测速度达 2m/s，精度 ±0.5ppm（百万分之一）。

电子水平仪：分辨率 0.001mm/m，通过无线传输数据至计算机，自动绘制导轨误差曲线，适用于长导轨（＞5m）的快速检测。

三坐标测量机：用于复杂导轨（如曲面导轨）的三维精度检测，空间测量精度≤±3μm，需在恒温（20±1℃）环境中操作。

四、检测流程与结果判定

检测前准备：清洁导轨表面，去除油污与切屑；预热机床 30 分钟，使导轨达到热平衡状态。

逐项检测：按 “几何精度→表面精度→运动精度” 顺序实施，每项检测重复 3 次，取平均值降低随机误差。

数据处理：使用小二乘法拟合导轨直线度误差，或通过傅里叶变换分析误差频率成分，判断是否存在周期性加工缺陷。

结果判定：若检测值超出标准允差，需通过刮研、磨削或调整镶条等工艺修正，直至复测合格。

五、国内外标准体系

1. 国内标准（GB/T 系列）

GB/T 17421.1-2018：《机床检验通则 第 1 部分：在无负荷或精加工条件下机床的几何精度》，规定了导轨直线度、平行度、垂直度等基础几何精度的检测方法与允差值。

GB/T 20420-2006：《机床数控系统 进给轴定位精度和重复定位精度检验》，针对数控设备导轨的运动精度（如定位精度、重复定位精度）提出检测要求，允差通常为 ±0.005~±0.02mm。

GB/T 9061-2007：《金属切削机床 通用技术条件》，明确导轨表面粗糙度（滑动导轨 Ra≤1.6μm，滚动导轨 Ra≤0.8μm）、接触精度（滑动导轨接触点≥20 点 / 25×25mm²）等制造精度标准。

行业标准：如 JB/T 8357.1-2013（滚动直线导轨副）规定了滚动导轨的运行平稳性、噪声（≤65dB）及温升（≤30K）检测指标。

2. 国际标准

ISO 230-1:2014（等同于 GB/T 17421.1）：定义了机床导轨的 “静态精度” 与 “动态精度” 检测框架，强调环境温度（20±2℃）对检测结果的影响。

ISO 10791-4:2003（加工中心检验标准）：要求导轨在全行程内的直线度误差≤0.01mm / 全长，垂直方向与水平方向的平行度误差≤0.015mm/1000mm。

DIN 874-1:2003（德国标准）：对精密机床导轨的扭曲度提出严格要求，如长度＞3m 的导轨，扭曲度≤0.008mm/1000mm。

JIS B6031:2008（日本标准）：规定滑动导轨的油膜厚度需通过压力传感器检测，确保低速时油膜连续（厚度≥10μm）。
