V型导轨原理及应用

2024-07-25 15:49:49

次

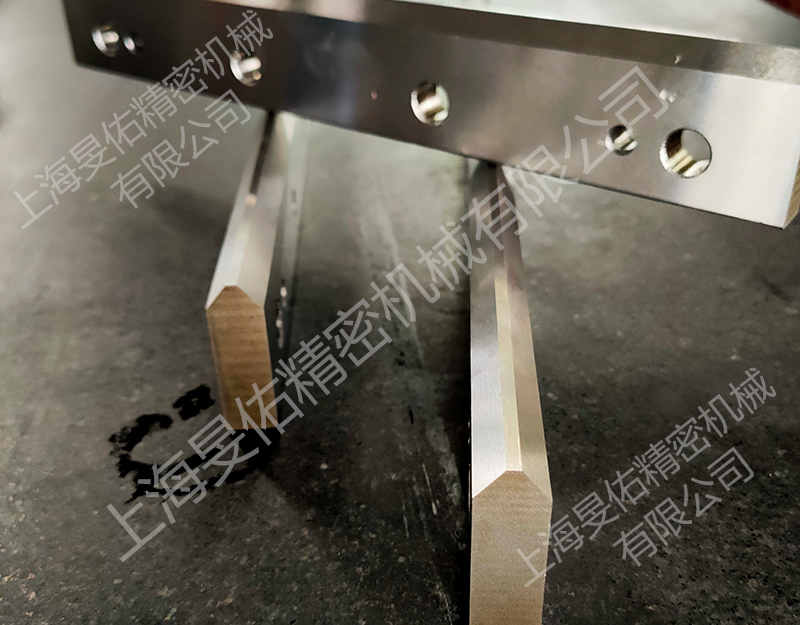

V 型导轨通常由两条呈 V 形的轨道和配套的滑块组成。其工作原理基于面接触和线接触的结合，通过 V 形的结构设计，使得滑块在导轨上运动时，能够实现高精度的导向和承载。

当滑块在 V 型导轨上移动时，V 形的接触面可以提供良好的侧向约束，限制滑块在垂直于导轨方向上的移动，从而保证了运动的直线度和稳定性。同时，V 型导轨的接触面积相对较大，能够分散载荷，提高承载能力。

V 型导轨的应用：

机床行业

用于机床的直线运动部件，如工作台、刀架等的导向，保证加工精度。

例如在数控车床中，V 型导轨确保刀架的移动，实现高精度的切削加工。

自动化生产线

输送系统中的导向和承载部件，使工件或产品能够准确、平稳地移动。

比如在电子装配生产线中，承载产品的托盘沿着 V 型导轨进行传输。

印刷机械

保证印刷部件的准确运动，提高印刷质量。

医疗设备

如 CT 机、核磁共振设备等，确保设备的运动部件、稳定地运行。

半导体制造设备

用于晶圆传输、光刻机等设备的精密导向。
