三角导轨的运动学分析与设计原则是什么？

2023-07-06 13:28:31

次

三角导轨是一种常见的机械传动装置，它能够实现直线运动，广泛应用于工业领域。在进行三角导轨的运动学分析和设计时，可以遵循以下原则：

运动形式的确定：先需要确定运动形式，即直线运动。三角导轨的直线运动分为平直运动和曲线运动两种形式，根据具体的应用需求选择适合的运动形式。

导轨结构的选取：根据运动形式的确定，选择适用的导轨结构。常见的导轨结构有滚轮导轨、滑块导轨、滚珠导轨等。滚珠导轨具有较低的摩擦系数和较高的刚性，适用于高速和高精度要求的场合，而滚轮导轨则适用于荷载较大的场合。

运动控制方式的选择：根据运动形式和需求，选择合适的运动控制方式。常见的运动控制方式包括手动控制、自动控制和伺服控制等。手动控制适用于较简单的操作场合，自动控制适用于需要周期性和批量生产的场合，而伺服控制适用于要求较高精度和速度的场合。

运动精度的确定：根据具体的应用需求，确定运动精度。运动精度包括定位精度、重复定位精度和直线度等指标。在设计过程中，需要根据应用要求合理地选取导轨的尺寸和结构，以实现所需的运动精度。

载荷分析和选取：根据实际工作环境和使用要求，对所需的载荷进行分析和选取。载荷分析包括静载荷和动载荷两方面。静载荷是指导轨所能承受的静态力，动载荷是指导轨所能承受的动态力，两者的选取应根据具体的应用需求和工作条件来确定。

导轨的布局和安装：在进行导轨的布局和安装时，应根据具体的应用需求和工作环境进行合理的设计。导轨的布局应使得导轨之间的距离满足导轨的刚度和精度要求，导轨的安装应保证导轨的平行度和垂直度。

系统的稳定性分析：在进行设计时，需要对三角导轨的系统进行稳定性分析。稳定性分析包括系统的振动和冲击分析。在设计过程中，应合理选择导轨的刚度和减振装置，以保证系统的稳定运行。

动力学分析：在进行运动学分析和设计时，还需要进行动力学分析。动力学分析包括加速度、速度和位置之间的关系分析。通过动力学分析，可以确定合适的运动轨迹和速度曲线，从而实现稳定和精准的直线运动。

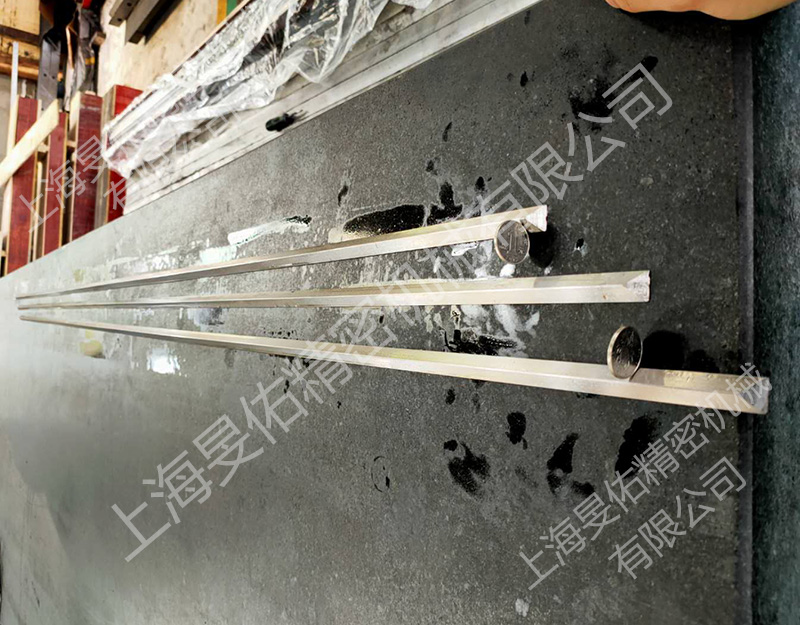

三角导轨
