三角导轨与矩形导轨的区别是什么？

2023-05-30 14:07:26

次

三角导轨和矩形导轨是机床上常用的两种导轨形式，它们的区别主要体现在以下方面：

结构形式不同

三角导轨的结构形式类似于三角形，它由两个斜面和一条垂直于斜面的直线组成。矩形导轨则由四条平行的直线组成。从结构上看，垂直支撑面积较小，而矩形导轨的垂直支撑面积较大。

负荷分布不同

由于导轨的支撑面积相对较小，因此负荷分布会集中在少数几个点上，在高速运动时容易发生摩擦和磨损，导致机械精度下降。而矩形导轨的支撑面积较大，可以有效分散负荷，在高速运动时对机械精度的影响较小。

制造成本差异

导轨的制造成本较矩形导轨低，因为三角形的形式更简单，加工工艺更容易实现。而矩形导轨由于需要加工四条平行面，加工工艺相对复杂，因此制造成本通常较高。

适用范围不同

由于负荷分布的不同，三角导轨适用于负载较小、速度较慢的机器，如铣床、钻床等，而矩形导轨则适用于负载较大、速度较快的机器，如加工中心、数控车床等。

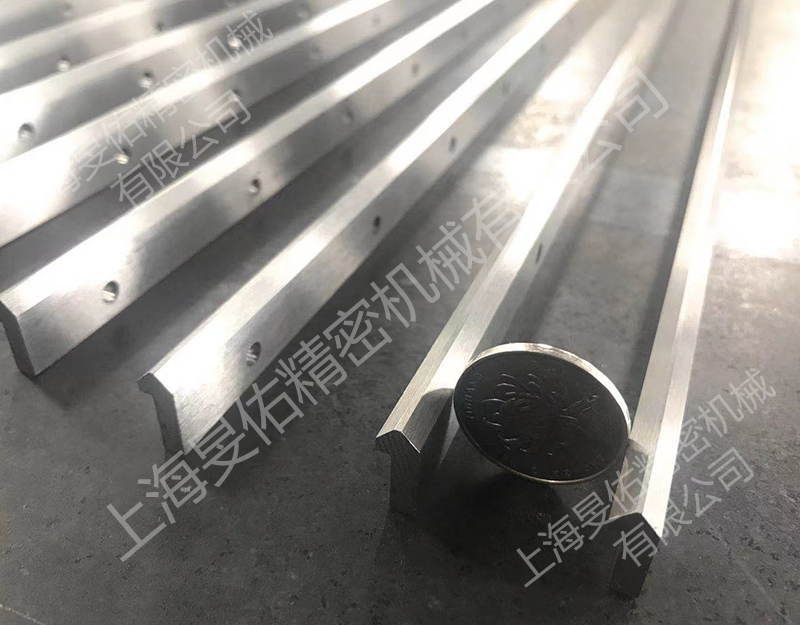

三角导轨
